Re-gasification system LNG 재가스화시스템

LNG - 액화 천연가스

장거리 운송의 경우 천연가스 파이프라인을 사용할 수 없을 때 가스를 액화 천연가스로 운송할 수 있다.

액화를 시키는 이유는 가스상태에 비해 부피가 600배 적어지기 때문에 많은 양을 운송하는 데에 필수적이라 할 수 있다.

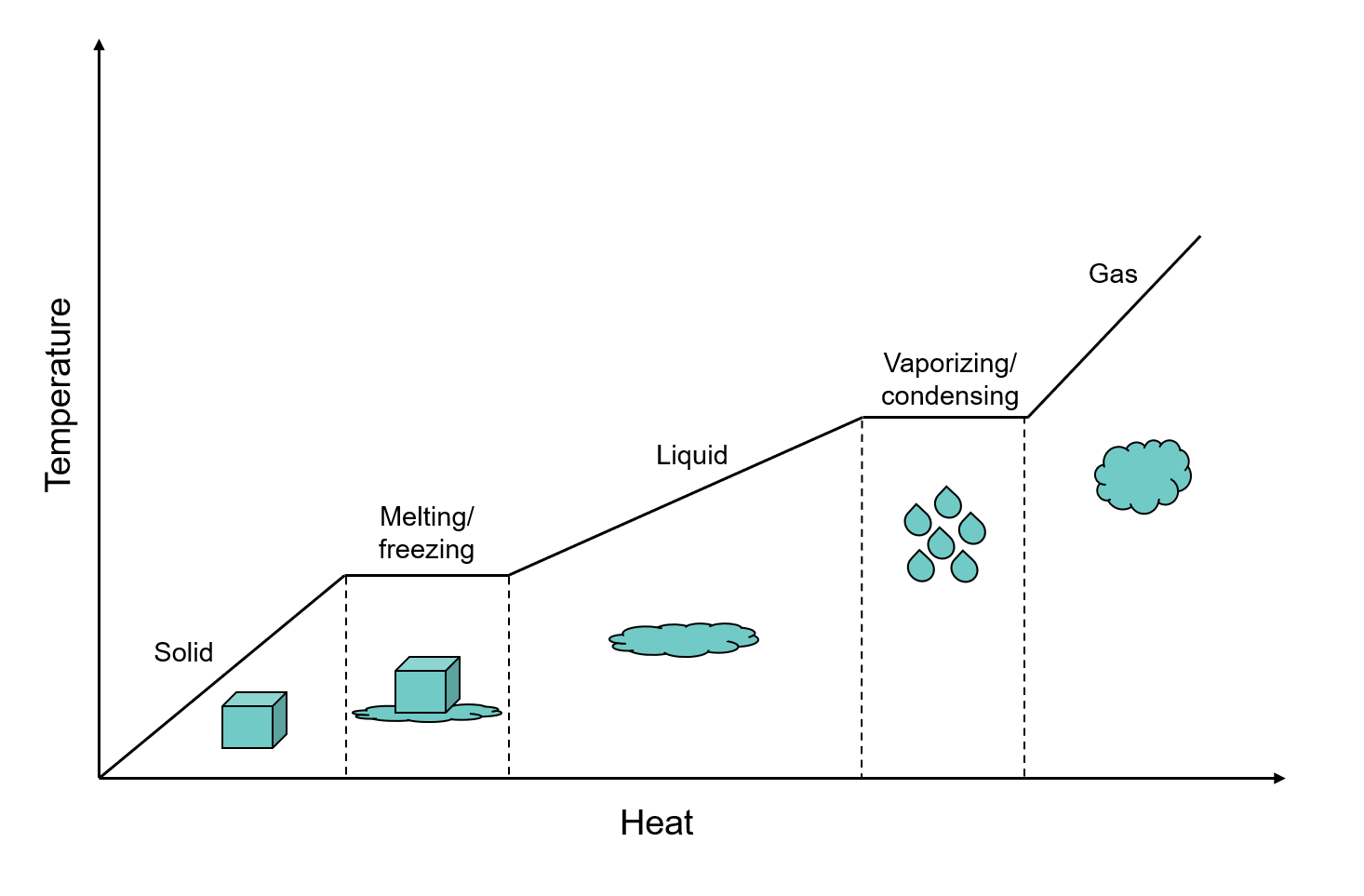

가스를 약 -162°C까지 냉각시키면 가스가 응축되어 액체가 된다. 이것을 가열하여 가스를 다시 기체 상태로 되돌리는 것을 재가스화 라고 한다.

How Does Regasification of LNG Work? (econnectenergy.com) 출처 - https://www.econnectenergy.com/articles/how-does-regasification-of-lng-work



재가스화시스템은 어디에서?

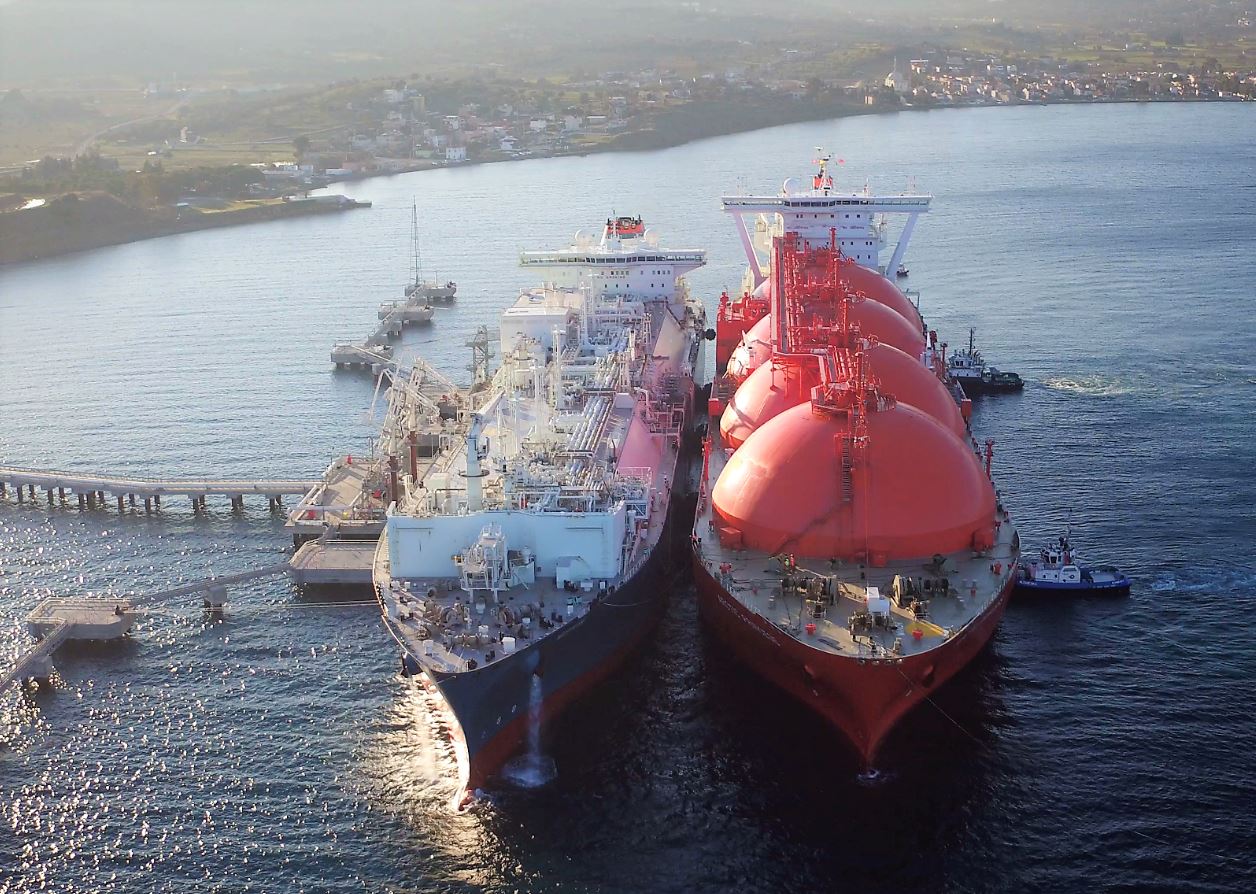

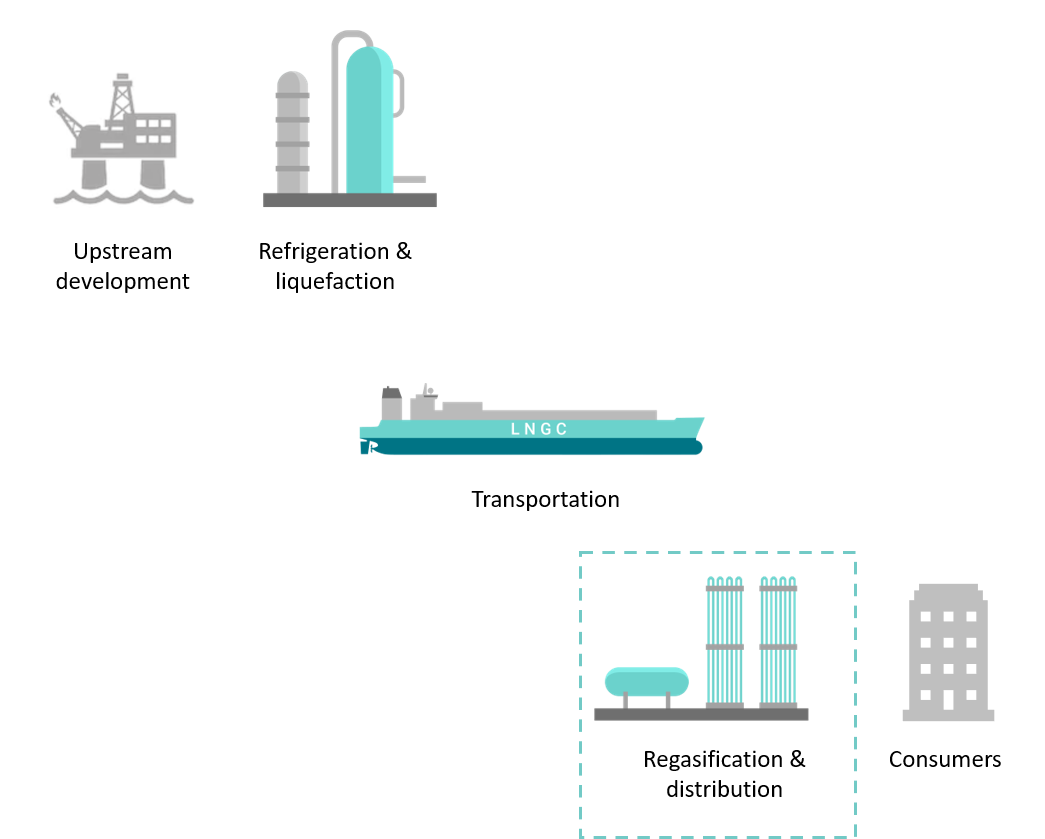

LNG를 연료, 발전, 난방, 조리 등으로 사용하려면 LNG를 기체 상태로 다시 전환해야 한다. 보통 LNG운반선이 LNG화물을 배출하는 대형 수입 터미널에서 재가스화시스템을 이용한다.

가스를 탱크에 액체 상태로 저장되고 파이프라인 가스 네트워크를 통해 천연 가스로 최종 사용자에게 전달되기 전에 다시 가스화된다.



출처 - https://www.econnectenergy.com/articles/how-does-regasification-of-lng-work



육상 재가스화 기능이 있는 수입 터미널에서는 LNG 운반선으로부터 LNG를 공급받아 대형 육상 탱크에 저장되고 수입 터미널에서 재가스화된다. 또는 부유식 저장 장치(FSU)를 사용하여 육상에서 재생산하기 전에 LNG를 저장할 수 있다.



재생산과정

재가스화는 천연 가스의 열을 증가시켜 액체 상태에서 기체 상태로 바꾸기 위해 바닷물을 포함하는 열 교환기를 통해 공기를 밀어 넣어 LNG를 기화시키는 몇 개의 대형 팬에도 사용될 수 있다. 수요가 많은 시기에는 천연가스로 작동하는 수중 버너를 사용하여 재가스화를 가속하기도 한다.





Onshore regasification 육상 재가스화

육상 재가스화 기능이 있는 수입 터미널에서는 LNG 운반선으로부터 LNG를 공급받아 대형 육상 탱크에 저장되고 수입 터미널에서 재가스화 된다. 또는 FSU(부유식 저장 장치)를 사용하여 육상에서 재생산하기 전에 LNG를 저장 할 수 있다.



부유식저장 및 재가스화

부유식 저장 및 재가스화 장치(FSRU)는 저장 및 재가스화 기능이 있는 부유식 터미널이다. 이러한 장치는 LNG를 저장 및 재가스화하기 위한 목적으로 특별히 설계되거나 수정된 LNG운반선으로 제작된다.



LNG 저장 및 재가스화를 위해 하나의 부유식 설비인 FSRU를 사용하는 대신, 이러한 조치를 분리하여 두 개의 별도 장치로 수행할 수 있다. 두 구성 요소는 FSU(부유식 저장 장치)와 FRU(부유식 재순환 장치)로, FRU와 동일한 작업을 수행한다. LNG와 과도한 BOG를 전달하는 파이프라인 또는 호스는 두 장치 사이의 접점을 형성한다. 물이 잔잔한 지역에서는 FSRU를 사용하는 것보다 저렴하기 때문에 이러한 장치를 사용하기도 한다.

출처 - https://www.econnectenergy.com/articles/how-does-regasification-of-lng-work
