파파테크

로터 선박

매그너스 효과 이용한 로터 세일

로터 선박은 추진을 위해 매그너스 효과를 사용하도록 설계된 선박이다.
이 배는 부분적으로 로터 세일이라고 하는 대형 동력 수직 로터에 의해 추진된다.

독일의 엔지니어 안톤 플렛트너는 이 힘을 이용해 추진력을 얻는 선박을 최초로 만들었고 그 로터를 사용하는 선박을 플렛트너 선박이라고 부르기도 한다.(역시 최초가 중요하다.)

매그너스(마그누스) 효과

움직이는 기류에서 회전하는 물체에 작용하는 힘으로, 기류의 방향과 로터의 축에 모두 수직인 힘을 생성한다.

매그너스(마그누스) 효과 - Magnus effect (tistory.com)

로터 세일을 이용한 로터 선박은 추진을 위해 매그너스 효과를 사용하도록 설계되었다.
로터 세일이 움직이는 기류에서 회전을 하고 회전을 하며 생기는 표면 마찰을 이용해서 공기는 물체의 한쪽으로 끌여당겨 생긴 양쪽의 기압차이를 만들면서 매그너스 효과가 발생된다.
이 매그너스 효과를 이용해 로터는 저항이 낮은 기압 낮은 쪽으로 이동을 하려는 저항이 선체에 적용되고 그 저항을 이용하여 추친력을 얻는 구조이다.

자체 동력 필요

바람이 없고 배가 멈춰있다면 그 선박은 로터 세일만으로는 움직일 수 없기 때문에 자체 동력이 있어야 한다.
일단 자체동력으로 선박이 움직이기 시작하면 로터 세일은 자연스럽게 동력을 얻게 된다.

최대 추진력

로터 세일의 추진력은 바람의 각도와 풍속에 따라 달라지며 최대 추진력은 풍향이 뒤에 있을 때 최대 추진력이 생성된다.

로터 세일 기술의 이점

오늘날의 해양 산업에서는 운영 비용을 낮추고 온실가스(GHG)배출을 줄이는 솔루션이 그 어느 때보다 중요하다.
현재까지의 기술에서의 이점

• 연료 소비 및 관련 배기가스 최대 30% 감소
• EEDI, EEXI 및 CII에 대한 규제 준수
• 설치에 제약이 없어 다양한 선박에 설치가능(고정식, 레일 시스템 및 폴딩 시스템)
• 다양한 기상 조건에 맞게 설계 가능.
• 각 선박 간에 재배치 용이

로터 선박의 역사

독일 엔지니어 안톤 플렛트너 추진을 위해 매그너스 효과를 사용하려는 배를 처음으로 만들었다.

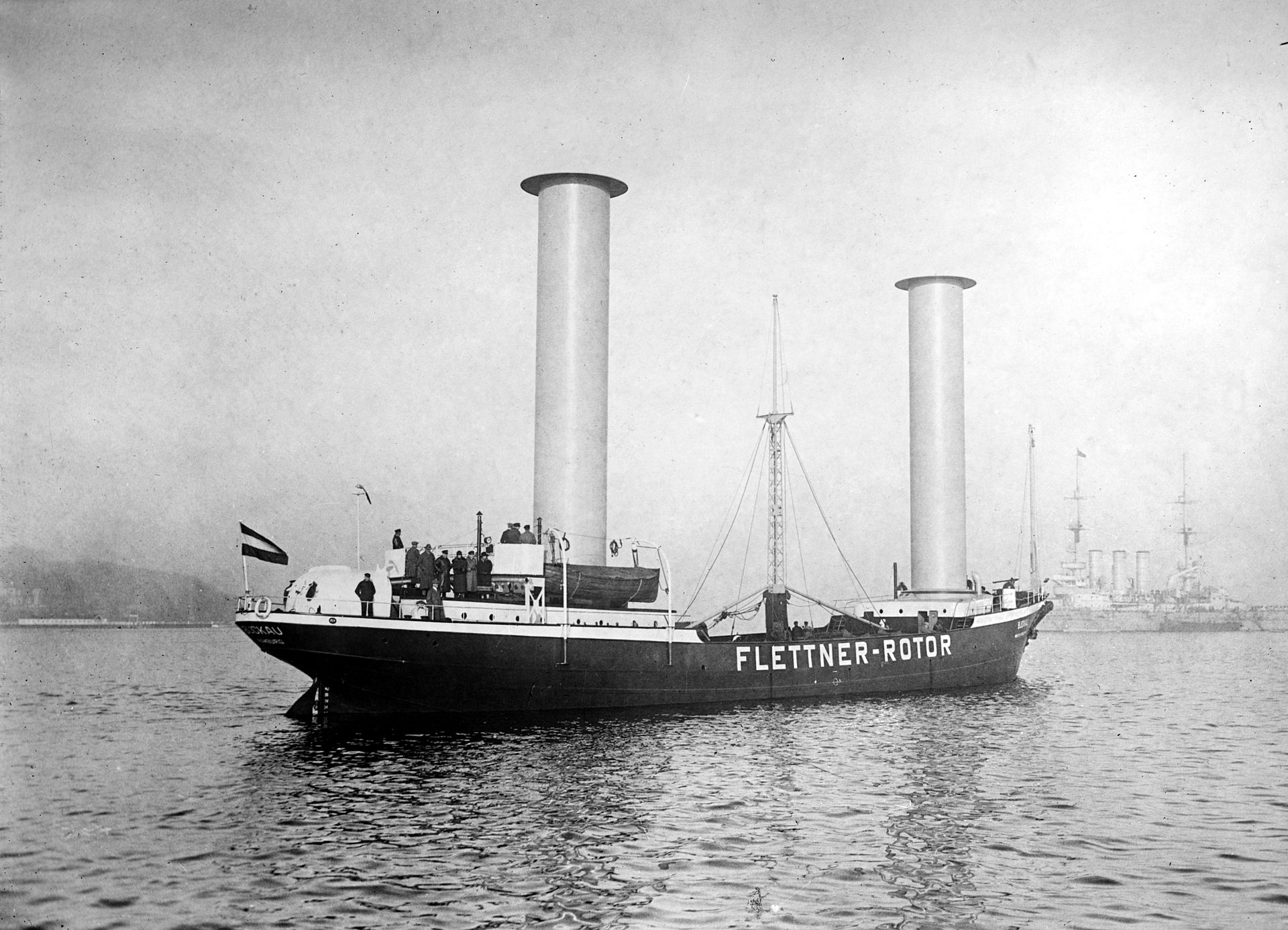

1924 년 10 월 Germaniawerft 대형 로터  두개를 장착한 부카우(Buckau)

이 선박은 약 15 미터 (50 피트) 높이와 3 미터 (10 피트) 직경의 두 개의 로터 세일을 사용했으며 50 마력 (37kW)의 전기 추진 시스템으로 구동되었다.

이후에 바바라(Barbara)라는 로터 3개가 들어간 선박이 만들어지고 그 이후에 6척의 로터 세일을 이용한 선박이 더 만들어졌으나, 세계 경제 공황으로 인해 소비자 구매 신뢰가 감소하며 선박용 디젤유(MDO)와 이를 활용하는 데 필요한 관련 엔진 기술을 쉽고 저렴하게 구할 수 있게 되었다. 당시 연료 가격은 로터로 인한 비용 절감 효과가 너무 적을 만큼 저렴하다 보니 투자 회수 기간이 길어 해운 회사들이 투자를 고려할 수 없었다.

로터 세일을 적용한 현대의 선박

로터 돛에 대한 관심은 1980년대에 기존 동력 선박의 연료 효율을 높이기 위한 방법으로 부활했고 2022년 온실가스 문제와 규제로 인해 해양 시장에 재조명되고 있다.

Rotor ship - Wikipedia

Rotor Sail technology - Wärtsilä (wartsila.com)

매그너스(마그누스) 효과 - Magnus effect

유체를 통해 움직이는 회전하는 물체에서 관찰할 수 있는 현상.

회전하는 물체의 경로는 물체가 회전하지 않을 때의 경로와 다르다.
경로는 회전하는 물체의 반대편에 있는 유체의 압력 차이로 달라지며 이 효과는 회선 속도에 따라 달라진다.

매그너스 효과는 축구와 배구 또는 야구등에서 자주 활용된다. 또한 유도 미사일에 대한 회전의 영향을 연구하는 데 중요한 요소이며, 로터 선박과 비행기의 설계와 같은 일부 공학적 용도로도 사용된다.

구기 종목에서 탑스핀은 진행 방향에 수직인 수평 축을 중심으로 중력만 작용할 때 보다 더 크게 아래쪽으로 떨어지며,
백스핀은 중력만 작용할 때 보다 더 많은 비행거리를 연장하는 위쪽 힘을 생성한다.
사이드 스핀은 방향에 따라 좌우로 경로가 달라진다.

Magnus effect 유래

매그너스 효과는 이 현상을 연구한 독일의 물리학자 하인리히구스타프 매그너스(Heinrich Gustav Magnus)의 이름을 따왔다. (참고 : 쿠타-주코프스키 정리는 회전하는 원통에 가해지는 힘이며 이 효과를 처음 분석한 마틴 쿠타와 니콜라이 주코프스키(또는 주코프스키)의 이름을 따서 쿠타-주코프스키 리프트로 알려져 있다.)

압력 구배력 (Pressure gradient force)

압력 구배력은 표면에 압력 차이가 있을 때 발생하는 힘이다. 압력이라 함은 표면을 가로지르는 단위 면적당 힘이다. 쉽게 단위 면적단 누르는 힘이라고 생각하면 된다.
이 표면의 압력 다르면 뉴턴의 운동 제 2법칙에 따라 가속도가 발생한다. 결과적으로 높은 압력에서 낮은 압력 방향으로 향하는 힘을 압력 구배력이라고 한다.

지구 대기에서는 지표면보다 높은 고도에서 기압이 감소하여 대기에 작용하는 중력을 상쇄하는 압력 구배력이 발생한다.

회전하는 물체는 표면마다 압력이 달라져서 한쪽으로 압력 구배력이 작용하여 이동한다.

외부 탄도학에서 매그너스 효과

비행 중인 회전하는 총알은 종종 횡풍을 받는데, 이는 왼쪽이나 오른쪽에서 불어오는 것으로 단순화할 수 있다.
이 횡풍으로 인한 매그너스 효과는 회전하는 총알에 위쪽 또는 아래쪽 힘이 작용하여 총알의 비행경로가 위 또는 아래로 편향되어 탄착 지점에 영향을 미친다.

항공에서 매그너스 효과

일부 항공기는 매그너스 효과를 사용하여 날개 대신 회전하는 실린더로 양력을 생성하여 더 낮은 수평 속도로 비행할 수 있도록 제작된다.
공기보다 무거운 항공기에 매그너스 효과를 사용하는 최초의 시도는 1910년에 미국 국회의원인 매사추세츠의 버틀러 에임즈에 의해 이루어졌다.
다음 시도는 1930년대 초 뉴욕주의 세 명의 발명가에 의해 이루어졌다.

선박 추친 및 안정화

로터 세일을 장착한 로터 선박
로터 선박은 추진을 위해 마스트와 같은 실린더를 사용하여 만든 로터 세일을 배의 갑판에 수직으로 설치한다.
바람이 옆에서 불면 매그너스 효과로 인해 앞으로 추진력이 생긴다. 따라서 다른 범선과 마찬가지로 로터 세일이 장착된 로터 선박은 바람이 불 때만 앞으로 나아갈 수 있다.
이 효과는 수면 아래에 장착되어 옆으로 튀어나오는 회전 실린더로 구성된 특수한 유형의 선박 안정 장치에도 사용된다.
회전 방향과 속도를 제어하여 강력한 양력 또는 다운 포스를 생성할 수 있다.
현재까지 이 시스템의 가장 큰 배치는 이클립스 모터 요트이다.
